Компания «Wellservice» специализируется на освоении и испытании скважин, включая гидродинамические исследования и инжиниринговое сопровождение проектов.

Выполняя работы, мы стремимся к сокращению времени на технологические операции при увеличении объема и качества получаемой информации.

Основная цель нашей компании — обеспечить полное и квалифицированное сопровождение процесса испытания скважины независимо от уровня сложности проекта.

Основным преимуществом нашей компании является накопленный опыт проведения полного комплекса услуг по освоению и испытанию скважин. От проектирования работ до интерпретации полученных результатов и построения фильтрационных моделей пласта.
sl01sl01h
sl02sl01h
sl03sl01h
sl04sl01h
sl05sl01h
sl06sl01h
Закрыть
sl01b
sl01b
sl01b
sl01b
sl01b
sl01b

На стадии проектирования мы подбираем оптимальную технологию ведения работ, а также закладываем эффективный комплекс исследований индивидуально для каждого проекта, основываясь на собственном опыте и мировой практике.

Результатом такого подхода является сокращение времени на подготовительные работы и технологические операции без ущерба безопасности работ и качества получаемых данных.

pic02

В зависимости от поставленных задач мы подготовим технико-коммерческое предложение именно под ваш проект. Для этого необходимо заполнить опросный лист и направить его нам на почту info@well-service.ru

Скачать опросный лист
Компания Wellservice предлагает следующие виды услуг:
  • Проектирование работ по испытанию и освоению скважин с учетом требований заказчика и геологических условий;
  • Предоставление скважинного и наземного/палубного оборудования;
  • Предоставление квалифицированных специалистов;
  • Испытание и освоение скважин;
  • Гидродинамические исследования;
  • Интерпретация результатов ГДИ;
  • Инжиниринговое сопровождение работ;
  • Супервайзинг (геология, геофизика, испытание скважин);
  • Круглосуточная техническая поддержка.
Персонал
Персонал компании «Wellservice» — высококвалифицированные специалисты, прошедшие обучение и стажировку в учебных центрах ведущих мировых компаний (Halliburton, Schlumberger, Herriot-Watt Petroleum Learning Centre). Все специалисты имеют необходимые допуски и сертификаты для работы, как на морских, так и на сухопутных объектах.
Инженерно-технический состав компании имеет высшее профильное образование и многолетний опыт работы на суше и морских буровых платформах, который позволяет нам гарантировать качество, результат и высокий уровень технической поддержки.
pic03
Типовой состав партии по испытанию (освоению) скважин
Должность Образование Общий стаж (лет)
Руководитель работ — 1 чел. Высшее От 7 и более
Ведущий инженер — 5 чел. Высшее От 5 и более
Инженер — 3 чел. Высшее От 5 и более
Оператор — 2 чел. Не ниже средне-специального От 3 и более
pic04

При выполнении работ по испытанию применяется оборудование, изготовленное ведущими мировыми производителями нефтегазовой отрасли: Halliburton, Baker Huges, Emerson, Fardux, Schlumberger и др.

Оборудование

Типовой комплект скважинного оборудования для испытания пласта (DST)

  • Пакер без опоры на забой;
  • Безопасный переводник;
  • Гидравлический яс;
  • Клапан для опрессовки компоновки DST и лифтовой колонны;
  • Держатель датчиков температуры и давления;
  • Испытательный клапан;
  • Сливной (дренажный) клапан;
  • Циркуляционный клапан;
  • Циркуляционный клапан с разрывным диском;
  • Телескопическое соединение.

Типовой комплекс наземного испытательного оборудования

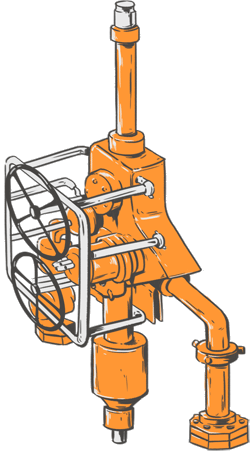

  • Устьевая фонтанная арматура с вертлюжным соединением и гидрозадвижкой на линии потока;
  • Гибкий шланг высокого давления;
  • Система аварийного закрытия скважины;
  • Штуцерный манифольд;
  • Теплообменник для подогрева потока скважинного флюида;
  • Нефтяной и газовый манифольд;
  • Сепаратор трехфазный;
  • Вертикальная мерная ёмкость;
  • Перекачивающий насос для жидкости;

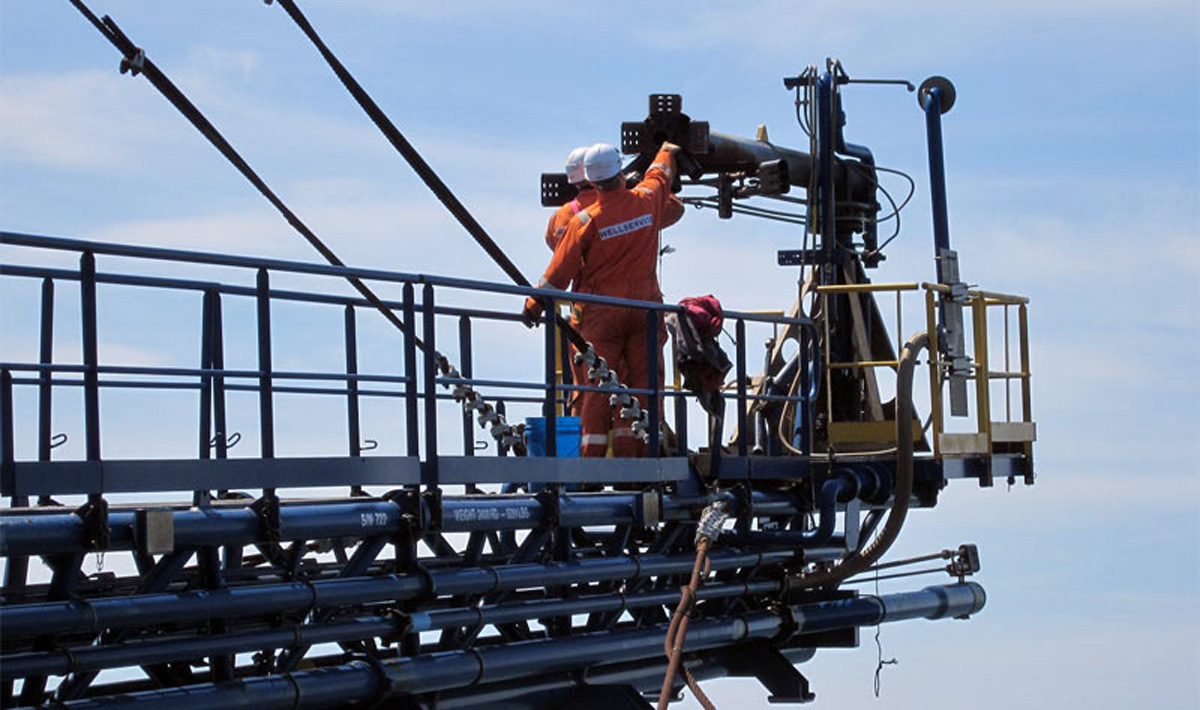

  • Горелки с системой дистанционного розжига;
  • Насос для закачки химреагентов;
  • Лаборатория с системой сбора и обработки данных.
Закрыть
Пакер без опоры на забой.

Извлекаемый пакер служит для разобщения продуктивного (работающего) интервала и вышележащего (заколонного пространства — надпакерной зоны), а также для фиксации компоновки в колонне.

Безопасный переводник

Безопасный переводник (соединение) служит для извлечения (отсоединения) инструмента в заданном интервале сборки скважинного оборудования в случае прихвата компоновки.

Гидравлический яс

Гидравлический яс включается в комповновку DST для обеспечения возможности освобождения в случае прихвата компоновки скважинного оборудования. Яс помогает освобождать прихваченный инструмент, оказывая сопротивление растягивающему усилию, которому подвергается рабочая колонна. Когда к рабочей колонне прилагается усилие натяжения, яс срабатывает, обеспечивая удар направленный вверх.

Клапан для опрессовки компоновки DST и лифтовой колонны

Клапан для опрессовки компоновки скважинного оборудования и лифтовой колонны. Применяется для опрессовки рабочей колонны в процессе ее спуска в скважину. Для активации клапана необходимо создание дифференциального давления между затрубным пространством и НКТ. Испытательную колонну можно опрессовать многократно в процессе спуска в скважину.

Держатель датчиков температуры и давления

Держатель измерительного прибора имеет наружный диаметр 5,0 дюймов и внутренний диаметр — 2,25 дюйма и является держателем с расположением приборов снаружи, имеет наружный диаметр со смещением, в котором могут размешаться два прибора. Наружный диаметр этого держателя имеет смещение 0,4 дюйма от внутреннего диаметра. Внутренний диаметр инструмента сообщен с колонной НКТ, с тем, чтобы всегда поддерживался внутренний диаметр 2,25 дюйма для прохода канатного инструмента или сбрасываемых штанг. В инструменте применены уплотнения «металл-металл» и вспомогательные электрометрические уплотнения. Держатель несет датчики с наружным диаметром 1,25 дюйма. Эти инструменты рассчитаны на эксплуатацию в наиболее жестких внутрискважинных условиях, включая среду высокосернистого газа и высокой температуры.

Испытательная арматура
Рабочее давление, psi (мПа) До 15000 (103, 5)
Рабочая температура, °F (°C) От -20 до 350 (от -29 до 177)
Предел прочности на разрыв 600000 psi при 0 psi / 400000 psi при 15000 psi
Эксплуатация в среде с содержанием сероводорода Да
Испытательная арматура
Сливной (дренажный) клапан

Сливной (дренажный) клапан служит для стравливания давления запертого между двумя закрытыми клапанами, когда испытательная колонна извлечена из скважины. Также его можно использовать для отбора большого объема пробы пластового флюида. Для этого под клапан устанавливается труба СБТ или УБТ.

Циркуляционный клапан

Циркуляционный клапан представляет собой многоцикловое устройство, приводимое в действие давлением в затрубном пространстве. Клапан срабатывает от циклов повышения давления в затрубном пространстве до заданной величины, которое затем сбрасывается.

Рабочие и управляющие механизмы клапана находятся в закрытой масляной системе и срабатывают от давления в затрубном пространстве, воздействующего на азотную камеру, что позволяет производить практически неограниченное количество циклов изменения давления и перевод клапана из положения циркуляции в положение испытания. Циркуляционная секция клапана и шаровая секция клапана работают взаимосвязано, изолируя продуктивный интервал от давления циркуляции. Шаровой клапан закрывается до открытия циркуляционного клапана. Шаровой клапан перекрывает рабочую колонну.

Циркуляционный клапан с разрывным диском

Циркуляционный предохранительный клапан с разрывным диском применяется как в качестве предохранительного клапана, так и в качестве циркуляционного клапана одноразового действия. Клапан функционирует в качестве предохранительного клапана, когда давление в затрубном пространстве достигает заданной величины. При достижении такого давления клапан изолирует часть рабочей колонны, расположенную под ним, и обеспечивает гидродинамическую связь между затрубным пространством и частью рабочей колонны, расположенной выше клапана. В качестве предохранительного клапана инструмент можно использовать в любой момент испытаний для закрытия рабочей колонны и изоляции пласта. Клапан работает в качестве циркуляционного клапана в основном на заключительном этапе испытаний скважины для изолирования пласта и обратной циркуляции.

Телескопическое соединение

Телескопическое соединение — устройство, компенсирующее удлинение колонны в результате температурного расширения, а также другие возможные вертикальные перемещения инструмента. Обеспечивает проектное положение внутрискважинного оборудования и поддержание постоянного веса на пакер. Принцип работы телескопического соединения заключается в выравнивании внутреннего объема. Когда телескопическое соединение вытягивается и его внутренний объем увеличивается, дифференциальный поршень впускает необходимый объем жидкости в трубу для компенсации увеличения. В результате этого внутренний объем не изменяется. Рабочий ход телескопического соединения составляет 1,52 м. Для обеспечения более длинного рабочего хода может использоваться несколько телескопических соединений. При спуске в скважину нескольких телескопических соединений их обычно соединяют, а не рассредотачивают по рабочей колонне.

Испытательная арматура
Рабочее давление, psi (кПа) До 15000 (103, 425)
Рабочая температура, °F (°C) От -20 до 350 (от -29 до 177)
Предел прочности на разрыв 600000 psi при 0 psi / 400000 psi при 15000 psi
Эксплуатация в среде с содержанием сероводорода Да
Испытательная арматура
Гибкий шланг высокого давления и трубная обвязка

Гибкие шланги заменяют жёсткие трубы и используются, в основном, на морских платформах для соединения между устьевой фонтанной арматурой и поверхностным оборудованием при испытании скважин.

Благодаря структуре из многочисленных армированных слоев, гибкие шланги высокого давления не пульсируют и не изгибаются во время работы на скважинах с высокими дебитами.

Гибкий шланг высокого давления и трубная обвязка
Система аварийного закрытия скважины

Система аварийного закрытия включает в себя отдельностояший автономный манифольд гидроуправления, подающий давление на гидравлическую задвижку фонтанной арматуры, представленную одним поверхностным предохранительным клапаном и центральными задвижками.

Штуцерный манифольд
Основные характиристики Штуцерный манифольд - 4 клапана - 3 1/16 15 000 psi, условия эксплуатации - H2S.
Контрольно-измерительные приборы Измерительный коллектор на входе штуцерного манифольда - 4 порта для измерения давления, 2 порта для измерения температуры.
Штуцерный манифольд
Теплообменник для подогрева потока скважинного флюида
Условия эксплуатации H2S
Макс. раб. давление 10 000 psi
Диапазон рабочих температур от - 29º C до 94º C
Теплообменник для подогрева потока скважинного флюида
Сепаратор трехфазный
Условия эксплуатации H2S
Макс. рабочее давление 440 psi при 100°F и 1350 psi при 200°F
Диапазон раб. температур от -20°F до 200°F
Макс. пропускная способность по жидкости 16600 баррелей в сутки
Мин. пропускная способность по нефти 15000 баррелей в сутки
Макс. пропускная способность по воде 13000 баррелей в сутки
Макс. пропускная способность по газу 92 млн. фт³/день
Сепаратор трехфазный

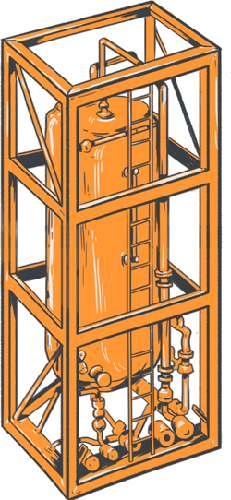

Вертикальная калибровочная ёмкость (16 м³)
Условия эксплуатации H2S
Макс. раб. давление 250 psi
Диапазон раб. температур от — 20°C до 200°C
Вертикальная калибровочная ёмкость
Перекачивающий насос
Мощность 600 м³/сут 4000 баррель/сут
Макс. раб. давление 2МПа (300 psi)
Диапазон раб. температур от - 20°C до 50°C
Перекачивающий насос
Гибкий шланг высокого давления и трубная обвязка

Гибкие шланги заменяют жёсткие трубы и используется, в основном, на морских платформах для соединения между устьевой фонтанной арматурой и поверхностным оборудованием при испытании скважин, насосными и цементировочными агрегатами и оборудованием для освоения скважин.

Благодаря структуре из многочисленных армированных слоев, гибкие шланги высокого давления не пульсируют и не изгибаются во время работы на скважинах с высокими дебитами.

Гибкий шланг высокого давления и трубная обвязка
Лаборатория

Лаборатория предназначена для размещения оборудования сбора данных и для проведения экспресс-анализов при испытании скважины. Комплект датчиков сбора данных может варьироваться от проекта к проекту в зависимости от конкретных скважинных условий, количества используемого оборудования, специфических пожеланий заказчика. Типовая компоновка системы сбора данных включает в себя 16 датчиков (максимум 24 датчика) для определения следующих параметров:

  • Обнаружение газа (H2S, CO2);
  • Давление;
  • Дифференциальное давление;
  • Температура;
  • Расход;
  • Уровень в емкостях;
  • Отслеживание динамики изменения данных.
Лаборатория

Лаборатория
lo02 lo03 lo04 lo05
lo01

Возможно привлечение оборудования, выполненного из коррозионностойкого материала, приспособленного для работы в агрессивных средах H2S и CO2 и соответствует нормам NACE MR 01-75. Предельное рабочее давление 15000 psi.
